挂接中断服务程序(_set_gate)

June 12, 2023

Content #

#define _set_gate(gate_addr,type,dpl,addr)  \
__asm__("movw %%dx,%%ax\n\t" \       //将edx的低字赋值给eax的低字
        "movw %0,%%dx\n\t" \        //%0对应第二个冒号后的第1行的"i"
        "movl %%eax,%1\n\t" \       //%1对应第二个冒号后的第2行的"o"
        "movl %%edx,%2" \           //%2对应第二个冒号后的第3行的"o"
        : \                        //这个冒号后面是输出，下面冒号后面是输入
        : "i" ((short) (0x8000 + (dpl<<13) + (type<<8))), \ //立即数
          "o" (*((char *) (gate_addr))), \             //中断描述符前4个字节的地址
          "o" (*(4 + (char *) (gate_addr))), \         //中断描述符后4个字节的地址
          "d" ((char *) (addr)),"a" (0x00080000))      //"d"对应edx，"a"对应eax

set_trap_gate定义如下：

#define set_trap_gate(n,addr) _set_gate(&idt[n],15,0,addr)

因此：

set_trap_gate（0,&divide_error）<=> _set_gate（&idt[n],15,0,addr）

可以看出，n是0；gate_addr是&idt[0]，也就是idt的第一项中断描述符的地址； type是15；dpl（描述符特权级）是0；addr是中断服务程序divide_error（void）的入口地址.

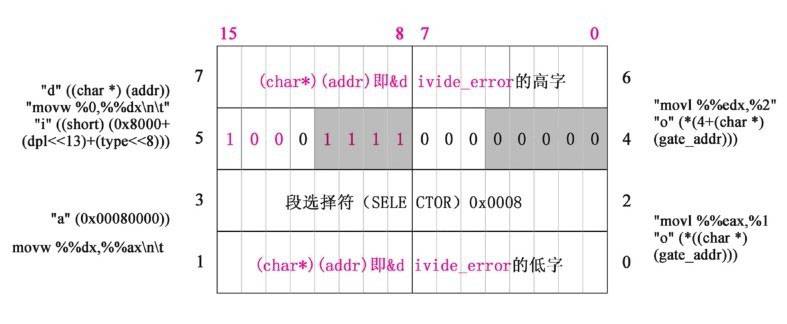

“movw %%dx,%%ax\n\t”是把edx的低字赋值给eax的低字； edx是（char *）（addr），也就是&divide_error； eax的值是0x00080000，8应该看成1000，这样eax的值就是 0x00080000 +（（char *）（addr）的低字），其中的0x0008是段选择符，

“movw %0,%%dx\n\t”是把（short）（0x8000 +（dpl<<13）+（type<<8））赋值给dx。别忘了，edx是（char *）（addr），也就是&divide_error。

set_system_gate（n,addr）与set_trap_gate（n,addr）用的_set_gate（gate_addr,type,dpl,addr）是一样的；差别是set_trap_gate的 dpl是0，而set_system_gate的dpl是3。dpl为0的意思是只能由内核处理，dpl为 3的意思是系统调用可以由3特权级（也就是用户特权级）调用。

From #

Linux内核设计的艺术
