混合逻辑时钟（Hybrid Logical Clock，HLC），同样是多时间源、多点授时，但时钟采用了物理时钟与逻辑时钟混合的方式。
TrueTime 依赖 Google 强大的工程能力和特殊硬件，不具有普适性。相反，HLC 作为一种纯软的实现方式，更加灵活，所以在 CockroachDB、YugabyteDB 和很多分布式存储系统得到了广泛使用。
HLC 不只是字面上的意思， TiDB 的 TSO 也混合了物理时钟与逻辑时钟，但两者截然不同。HLC 代表了一种计时机制，它的首次提出是在论文“Logical Physical Clocks and Consistent Snapshots in Globally Distributed Databases”中，CockroachDB 和 YugabyteDB 的设计灵感都来自于这篇论文。下面，我们结合图片介绍一下这个机制。

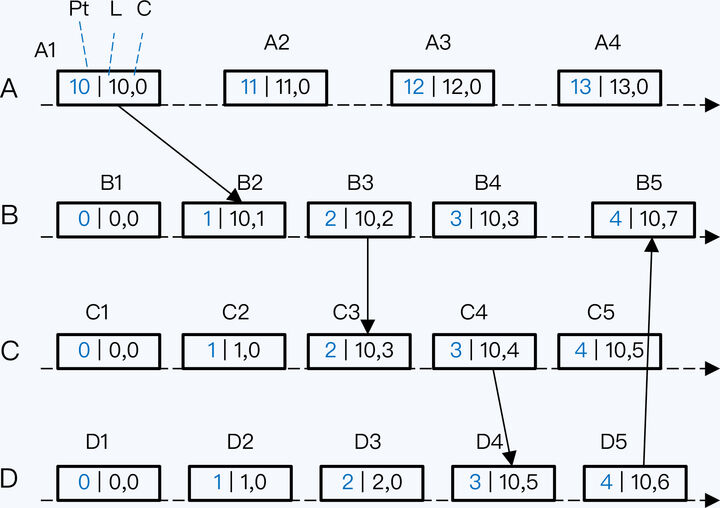

假如我们有 ABCD 四个节点，方框是节点上发生的事件，方框内的三个数字依次是节点的本地物理时间（简称本地时间，Pt）、HLC 的高位（简称 L 值）和 HLC 的低位（简称 C 值）。
A 节点的本地时间初始值为 10，其他节点的本地时间初始值都是 0。四个节点的第一个事件都是在节点刚启动的一刻发生的。首先看 A1，它的 HLC 应该是 (10,0)，其中高位直接取本地时间，低位从 0 开始。同理，其他事件的 HLC 都是 (0,0)。
然后我们再看一下，随着时间的推移，接下来的事件如何计时。

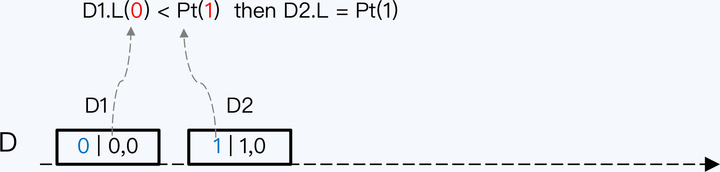

事件 D2 发生时，首先取上一个事件 D1 的 L 值和本地时间比较。L 值等于 0，本地时间已经递增变为 1，取最大值，那么用本地时间作为 D2 的 L 值。高位变更了，低位要归零，所以 D2 的 HLC 就是 (1,0)。
如果你看懂了 D2 的计时逻辑就会发现，D1 其实是一样的，只不过 D1 没有上一个事件的 L 值，只能用 0 代替，是一种特殊情况。

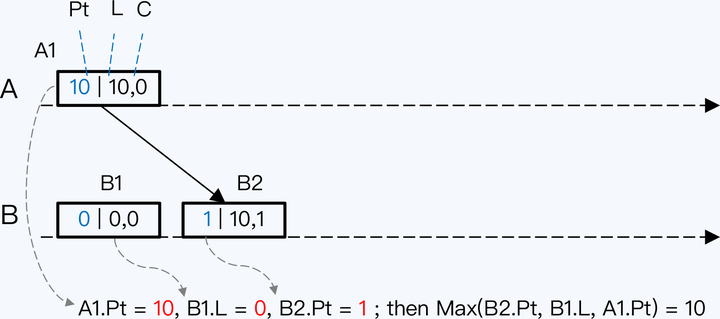

如果节点间有调用关系，计时逻辑会更复杂一点。我们看事件 B2，要先判断 B2 的 L 值，就有三个备选：
- 本节点上前一个事件 B1 的 L 值
- 当前本地时间
- 调用事件 A1 的 L 值，A1 的 HLC 是随着函数调用传给 B 节点的
这三个值分别是 0、1 和 10。按照规则取最大值，所以 B2 的 L 值是 10，也就是 A1 的 L 值，而 C 值就在 A1 的 C 值上加 1，最终 B2 的 HLC 就是 (10,1)。
B3 事件发生时，发现当前本地时间比 B2 的 L 值还要小，所以沿用了 B2 的 L 值，而 C 值是在 B2 的 C 值上加一，最终 B3 的 HLC 就是 (10,2)。
论文中用伪码表述了完整的计时逻辑。
Initially l:j := 0; c:j := 0
Send or local event
l’:j := l:j;
l:j := max(l’:j; pt:j);
If (l:j=l’:j) then c:j := c:j + 1
Else c:j := 0;
Timestamp with l:j; c:j
Receive event of message m
l’:j := l:j;
l:j := max(l’:j; l:m; pt:j);
If (l:j=l’:j=l:m) then c:j := max(c:j; c:m)+1
Elseif (l:j=l’:j) then c:j := c:j + 1
Elseif (l:j=l:m) then c:j := c:m + 1
Else c:j := 0
Timestamp with l:j; c:j
其中，对于节点 J，l.j 表示 L 值，c.j 表示 C 值，pt.j 表示本地物理时间。
在 HLC 机制下，每个节点会使用本地时钟作为参照，但不受到时钟回拨的影响，可以保证单调递增。本质上，HLC 还是 Lamport 逻辑时钟的变体，所以对于不同节点上没有调用关系的两个事件，是无法精确判断先后关系的。比如，上面例子中的 C2 和 D2 有同样的 HLC，但从上帝视角看，C2 是早于 D2 发生的，因为两个节点的本地时钟有差异，就没有体现这种先后关系。HLC 是一种松耦合的设计，所以不会去校正节点的本地时钟，本地时钟是否准确，还要靠 NTP 或类似的协议来保证。
