如果我们去看一看 SSD 硬盘的硬件构造，可以看到，它大概是自顶向下是这么构成的。
首先，自然和其他的 I/O 设备一样，它有对应的接口和控制电路。现在的 SSD 硬盘用的是 SATA 或者 PCI Express 接口。在控制电路里，有一个很重要的模块，叫作 FTL（Flash-Translation Layer），也就是闪存转换层。这个可以说是 SSD 硬盘的一个核心模块，SSD 硬盘性能的好坏，很大程度上也取决于 FTL 的算法好不好。

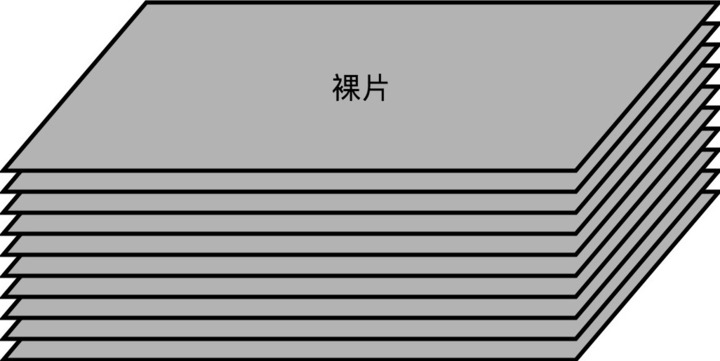

接下来是实际 I/O 设备，它其实和机械硬盘很像。现在新的大容量 SSD 硬盘都是 3D 封装的了，也就是说，是由很多个裸片（Die）叠在一起的，就好像我们的机械硬盘把很多个盘面（Platter）叠放再一起一样，这样可以在同样的空间下放下更多的容量。

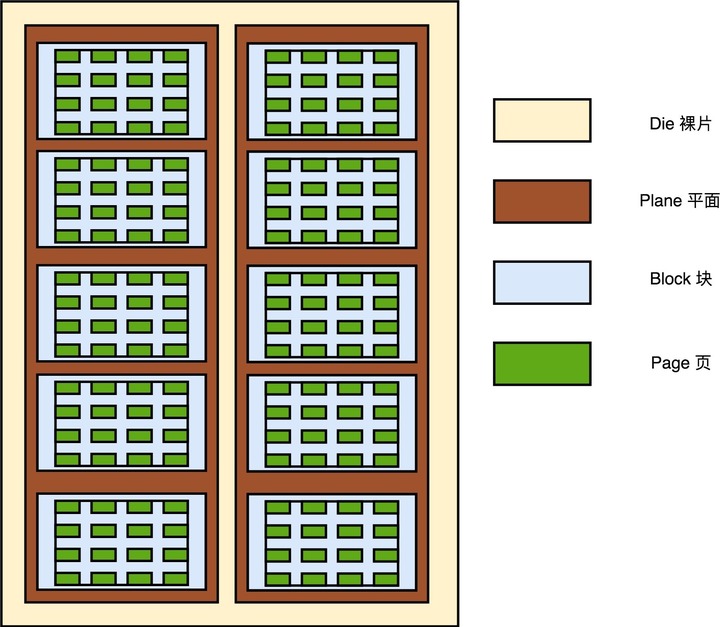

接下来，一张裸片上可以放多个平面（Plane），一般一个平面上的存储容量大概在 GB 级别。一个平面上面，会划分成很多个块（Block），一般一个块（Block）的存储大小， 通常几百 KB 到几 MB 大小。一个块里面，还会区分很多个页（Page），就和我们内存里面的页一样，一个页的大小通常是 4KB。
在这一层一层的结构里面，处在最下面的两层块和页非常重要。
对于 SSD 硬盘来说，数据的写入叫作 Program。写入不能像机械硬盘一样，通过覆写（Overwrite）来进行的，而是要先去擦除（Erase），然后再写入。
SSD 的读取和写入的基本单位，不是一个比特（bit）或者一个字节（byte），而是一个页（Page）。SSD 的擦除单位就更夸张了，我们不仅不能按照比特或者字节来擦除，连按照页来擦除都不行，我们必须按照块来擦除。
而且，你必须记住的一点是，SSD 的使用寿命，其实是每一个块（Block）的擦除的次数。你可以把 SSD 硬盘的一个平面看成是一张白纸。我们在上面写入数据，就好像用铅笔在白纸上写字。如果想要把已经写过字的地方写入新的数据，我们先要用橡皮把已经写好的字擦掉。但是，如果频繁擦同一个地方，那这个地方就会破掉，之后就没有办法再写字了。
我们上面说的 SLC 的芯片，可以擦除的次数大概在 10 万次，MLC 就在 1 万次左右，而 TLC 和 QLC 就只在几千次了。这也是为什么，你去购买 SSD 硬盘，会看到同样的容量的价格差别很大，因为它们的芯片颗粒和寿命完全不一样。
