EFLAGS 寄存器的IOPL 位决定了当前任务的I/O 特权级别。如果当前特权级CPL 高于，或者和任务的I/O 特权级IOPL 相同时，即，在数值上， CPL <= IOPL 时，所有I/O 操作都是允许的，针对任何硬件端口的访问都可以通过。
相反，如果当前特权级CPL 低于任务的I/O 特权级IOPL，也并不意味着所有的硬件端口都对当前任务关上了大门。事实上，处理器的意思是总体上不允许，但个别端口除外。至于个别端口是哪些端口，要找到当前任务的TSS，并检索I/O 许可位串。

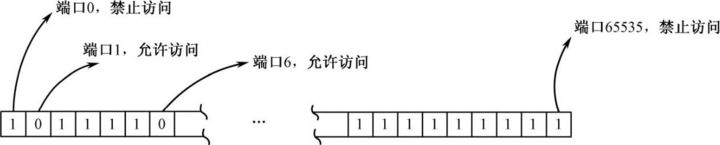

如图所示，I/O 许可位串（I/O Permission Bit String）是一个比特序列，或者说是一个比特串，最多允许65536 比特，即8KB。从第1 比特开始，各比特用它在串中的位置代表一个端口号。因此，第1 个比特代表0 号端口，第2 个比特代表1 号端口，第3 个比特代表2 号端口，……，第65536 比特代表第65535 号端口。
每个比特的取值决定了相应的端口是否允许访问。为1 时，禁止访问；为0 时，允许访问。处理器检查I/O 许可位的方法是先计算它在I/O 许可位映射区的字节编号，并读取该字节，然后进行测试。比如，当执行指令 out 0x09, al 时，处理器通过计算就可以知道，该端口对应着I/O 许可位映射区第2 个字节的第2 个比特（位1）。于是，它读取该字节，并测试那一位。
