多发射和超标量

August 22, 2022

Content #

既然指令的执行层面可以并行进行，为什么取指令和指令译码不行呢？如果想要实现并行，该怎么办呢？

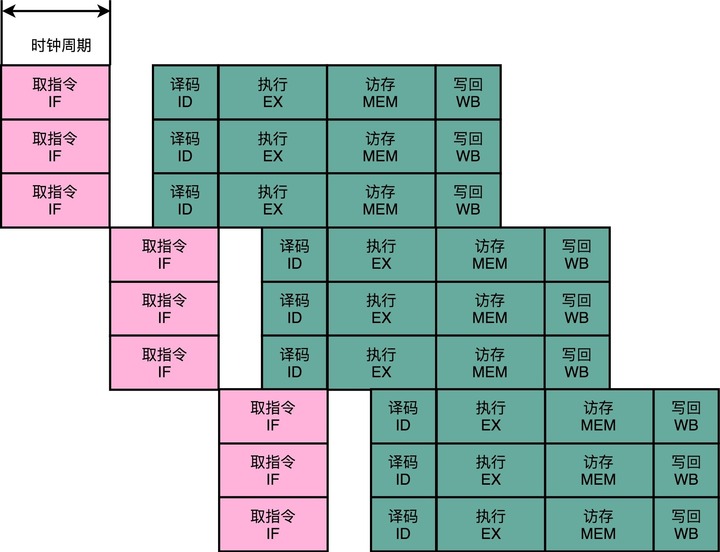

其实只要我们把取指令和指令译码，也一样通过增加硬件的方式，并行进行就好了。我们可以一次性从内存里面取出多条指令，然后分发给多个并行的指令译码器，进行译码，然后对应交给不同的功能单元去处理。这样，我们在一个时钟周期里，能够完成的指令就不只一条了。IPC 也就能做到大于 1 了。

这种 CPU 设计，我们叫作多发射（Mulitple Issue）和超标量（Superscalar）。

什么叫多发射呢？这个词听起来很抽象，其实它意思就是说，我们同一个时间，可能会同时把多条指令发射（Issue）到不同的译码器或者后续处理的流水线中去。

在超标量的 CPU 里面，有很多条并行的流水线，而不是只有一条流水线。“超标量“这个词是说，本来我们在一个时钟周期里面，只能执行一个标量（Scalar）的运算。在多发射的情况下，我们就能够超越这个限制，同时进行多次计算。

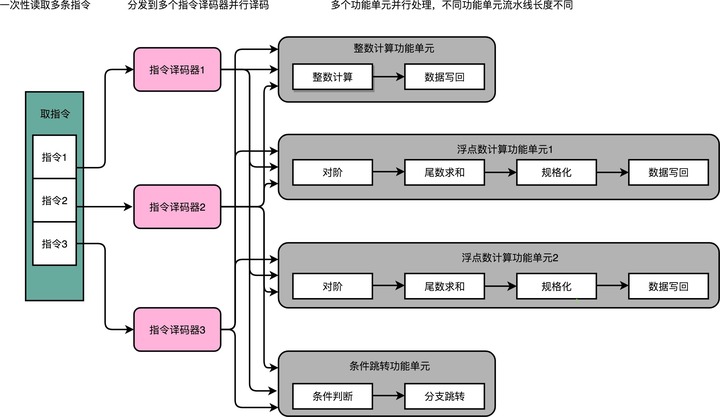

你可以看我画的这个超标量设计的流水线示意图。仔细看，你应该能看到一个有意思的现象，每一个功能单元的流水线的长度是不同的。事实上，不同的功能单元的流水线长度本来就不一样。我们平时所说的 14 级流水线，指的通常是进行整数计算指令的流水线长度。如果是浮点数运算，实际的流水线长度则会更长一些。
