程序计数器电路设计 #
有了时钟信号，我们可以提供定时的输入；有了 D 型触发器，我们可以在时钟信号控制的时间点写入数据。我们把这两个功能组合起来，就可以实现一个自动的计数器了。

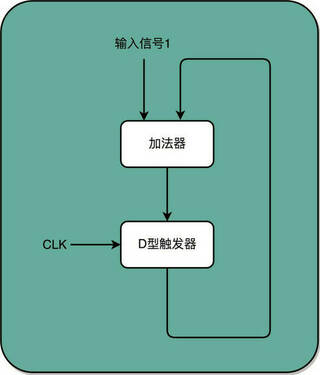

加法器的两个输入，一个始终设置成 1，另外一个来自于一个 D 型触发器 A。我们把加法器的输出结果，写到这个 D 型触发器 A 里面。于是，D 型触发器里面的数据就会在固定的时钟信号为 1 的时候更新一次。
这样，我们就有了一个每过一个时钟周期，就能固定自增 1 的自动计数器了。这个自动计数器，可以拿来当我们的 PC 寄存器。事实上，PC 寄存器的这个 PC，英文就是 Program Counter，也就是程序计数器的意思。
每次自增之后，我们可以去对应的 D 型触发器里面取值，这也是我们下一条需要运行指令的地址。另外，同一个程序的指令应该要顺序地存放在内存里面，其目的就是为了让我们通过程序计数器就能定时地不断执行新指令。
加法计数、内存取值，乃至后面的命令执行，最终其实都是依靠时钟信号，来控制执行时间点和先后顺序的，这也是我们需要时序电路最核心的原因。
