D型触发器 #

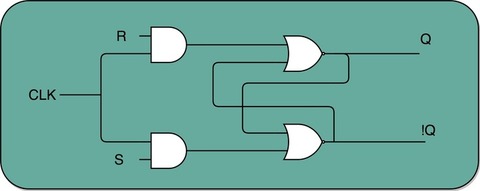

下面这个电路在 RS触发器基础之上，在 R 和 S 开关之后，加入了两个与门，同时给这两个与门加入了一个时钟信号 CLK 作为电路输入。
这样，当时钟信号 CLK 在低电平的时候，与门的输入里有一个 0，两个实际的 R 和 S 后的与门的输出必然是 0。也就是说，无论我们怎么按 R 和 S 的开关，根据 R-S 触发器的真值表，对应的 Q 的输出都不会发生变化。
只有当时钟信号 CLK 在高电平的时候，与门的一个输入是 1，输出结果完全取决于 R 和 S 的开关。我们可以在这个时候，通过开关 R 和 S，来决定对应 Q
的输出。
通过一个时钟信号，我们可以在特定的时间对输出的 Q 进行写入操作
如果这个时候，我们让 R 和 S 的开关，也用一个反相器连起来，也就是通过同一个开关控制 R 和 S。只要 CLK 信号是 1，R 和 S 就可以设置输出 Q。而当 CLK 信号是 0 的时候，无论 R 和 S 怎么设置，输出信号 Q 是不变的。这样，这个电路就成了我们最常用的 D 型触发器。用来控制 R 和 S 这两个开关的信号呢，我们视作一个输入的数据信号 D，也就是 Data，这就是 D 型触发器的由来。

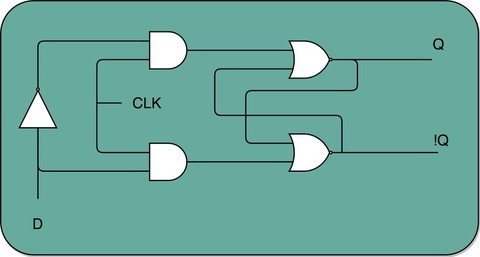

把 R 和 S 两个信号通过一个反相器合并，我们可以通过一个数据信号 D 进行
Q 的写入操作
一个 D 型触发器，只能控制 1 个比特的读写，但是如果我们同时拿出多个 D 型触发器并列在一起，并且把用同一个 CLK 信号控制作为所有 D 型触发器的开关，这就变成了一个 N 位的 D 型触发器，也就可以同时控制 N 位的读写。
CPU 里面的寄存器可以直接通过 D 型触发器来构造。我们可以在 D 型触发器的基础上，加上更多的开关，来实现清 0 或者全部置为 1 这样的快捷操作。
