RS触发器 #

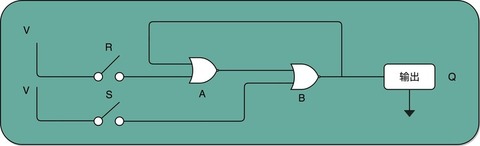

下面这个 RS 触发器电路由两个或非门电路组成。在图里面，把它标成了 A 和 B。
或非门的真值表
NOR 0 1
0 1 0
1 0 0
- 在这个电路一开始，输入开关都是关闭的，所以或非门（NOR）A 的输入是 0 和 0。对应到我列的这个真值表，输出就是 1。而或非门 B 的输入是 0 和 A 的输出 1，对应输出就是 0。B 的输出 0 反馈到 A，和之前的输入没有变化，A 的输出仍然是 1。而整个电路的输出 Q，也就是 0。
- 当我们把 A 前面的开关 R 合上的时候，A 的输入变成了 1 和 0，输出就变成了 0，对应 B 的输入变成 0 和 0，输出就变成了 1。B 的输出 1 反馈给到了 A，A 的输入变成了 1 和 1，输出仍然是 0。所以把 A 的开关合上之后，电路仍然是稳定的，不会像晶振那样振荡，但是整个电路的输出 Q 变成了 1。
- 这个时候，如果我们再把 A 前面的开关 R 打开，A 的输入变成和 1 和 0，输出还是 0，对应的 B 的输入没有变化，输出也还是 1。B 的输出 1 反馈给到了 A，A 的输入变成了 1 和 0，输出仍然是 0。这个时候，电路仍然稳定。开关 R 和 S 的状态和上面的第一步是一样的，但是最终的输出 Q 仍然是 1，和第 1 步里 Q 状态是相反的。我们的输入和刚才第二步的开关状态不一样，但是输出结果仍然保留在了第 2 步时的输出没有发生变化。
- 这个时候，只有我们再去关闭下面的开关 S，才可以看到，这个时候，B 有一个输入必然是 1，所以 B 的输出必然是 0，也就是电路的最终输出 Q 必然是 0。
这样一个电路，我们称之为触发器（Flip-Flop）。接通开关 R，输出变为 1，即使断开开关，输出还是 1 不变。接通开关 S，输出变为 0，即使断开开关，输出也还是 0。也就是，当两个开关都断开的时候，最终的输出结果，取决于之前动作的输出结果，这个也就是我们说的记忆功能。

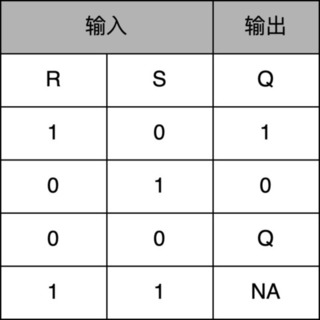

这里的这个电路是最简单的 RS 触发器，也就是所谓的复位置位触发器（Reset-Set Flip Flop) 。对应的输出结果的真值表，你可以看下面这个表格。可以看到，当两个开关都是 0 的时候，对应的输出不是 1 或者 0，而是和 Q
的上一个状态一致。
再往这个电路里加两个与门和一个小小的时钟信号，我们就可以实现一个利用时钟信号来操作一个电路了。这个电路可以帮我们实现什么时候可以往 Q 里写入数据。这也就是 D型触发器。
