时钟信号的硬件实现 #

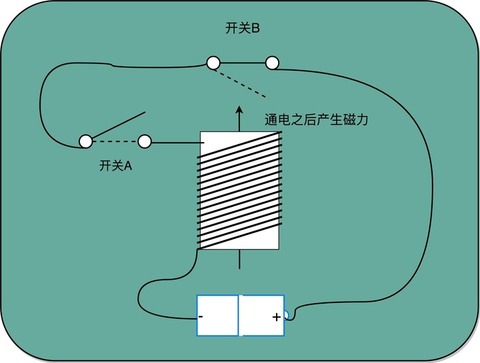

在下面这张图里你可以看到，我们在原先一般只放一个开关的信号输入端，放上了两个开关。一个开关 A，一开始是断开的，由我们手工控制；另外一个开关 B，一开始是合上的，磁性线圈对准一开始就合上的开关 B。
于是，一旦我们合上开关 A，磁性线圈就会通电，产生磁性，开关 B 就会从合上变成断开。一旦这个开关断开了，电路就中断了，磁性线圈就失去了磁性。于是，开关 B 又会弹回到合上的状态。这样一来，电路接通，线圈又有了磁性。我们的电路就会来回不断地在开启、关闭这两个状态中切换。
开关 A 闭合（也就是相当于接通电路之后），开关 B 就会不停地在开和关之间切换，生成对应的时钟信号
这个不断切换的过程，对于下游电路来说，就是不断地产生新的 0 和 1 这样的信号。如果你在下游的电路上接上一个灯泡，就会发现这个灯泡在亮和暗之间不停切换。这个按照固定的周期不断在 0 和 1 之间切换的信号，就是我们的时钟信号（Clock Signal）。

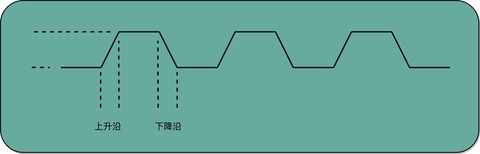

一般这样产生的时钟信号，就像你在各种教科书图例中看到的一样，是一个振荡产生的 0、1 信号。
时钟信号示意图
这种电路，其实就相当于把电路的输出信号作为输入信号，再回到当前电路。这样的电路构造方式呢，我们叫作反馈电路（Feedback Circuit）。

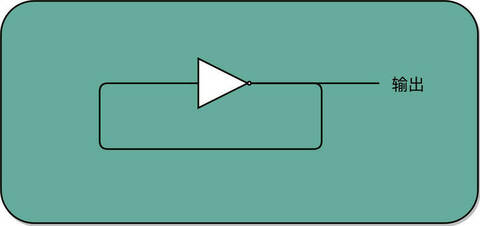

接下来，我们还会看到更多的反馈电路。上面这个反馈电路一般可以用下面这个示意图来表示，其实就是一个输出结果接回输入的反相器（Inverter），也就是我们之前讲过的非门。
通过一个反相器实现时钟信号
