半加器 #
我们先来看看，我们人在计算加法的时候一般会怎么操作。二进制的加法和十进制没什么区别，所以我们一样可以用列竖式来计算。我们仍然是从右到左，一位一位进行计算，只是把从逢 10 进 1 变成逢 2 进 1。

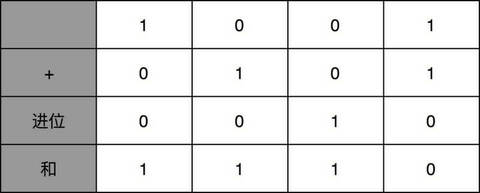

你会发现，其实计算一位数的加法很简单。我们先就看最简单的个位数。输入一共是 4 种组合，00、01、10、11。得到的结果，也不复杂。
一方面，我们需要知道，加法计算之后的个位是什么，在输入的两位是 00 和 11 的情况下，对应的输出都应该是 0；在输入的两位是 10 和 01 的情况下，输出都是 1。结果你会发现，这个输入和输出的对应关系，其实就是“异或门（XOR）”。
讲与、或、非门的时候，我们很容易就能和程序里面的“AND（通常是 & 符号）”“ OR（通常是 | 符号）”和“ NOT（通常是 ! 符号）”对应起来。可能你没有想过，为什么我们会需要“异或（XOR）”，这样一个在逻辑运算里面没有出现的形式，作为一个基本电路。其实，异或门就是一个最简单的整数加法，所需要使用的基本门电路。
算完个位的输出还不算完，输入的两位都是 11 的时候，我们还需要向更左侧的一位进行进位。那这个就对应一个与门，也就是有且只有在加数和被加数都是 1 的时候，我们的进位才会是 1。
所以，通过一个异或门计算出个位，通过一个与门计算出是否进位，我们就通过电路算出了一个一位数的加法。于是，我们把两个门电路打包，给它取一个名字，就叫作半加器（Half Adder）。

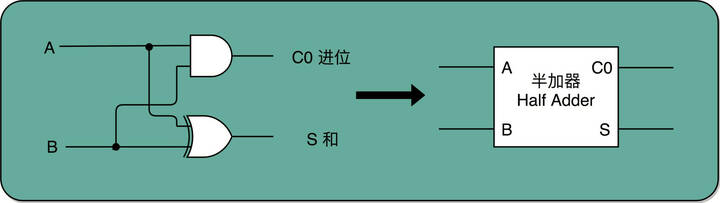

半加器的电路演示
