RS锁存器 #

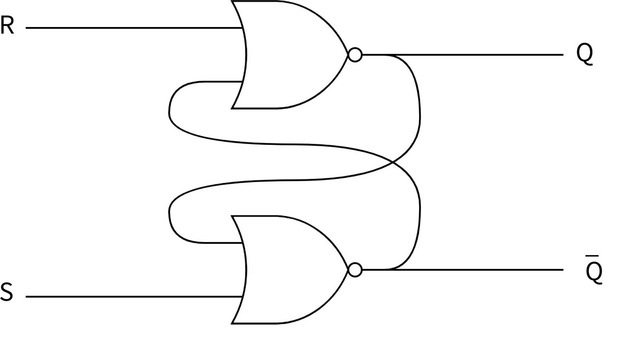

我们把具有存储信息能力的电路，称为存储器。其中，RS 锁存器 (Latch) 是最简单的一种存储器电路，它可以存储一个比特，如下图所示：
上图中的电路由两个或非门组成，它的特点是，图上方的或非门的输出作为图下方的或非门的输入，反过来，图下方的或非门的输出，也是图上方的或非门的输入。我来分析一下这个电路的特点，你就能理解这个电路是如何完成一个比特的存储的。
一开始，输入端 R 和 S 都是低电压，代表 0，上方的或非门输出为 0，下方的或非门输出为 1，这是一种合法状态。或者下方的或非门的输出为 0，上方的或非门的输出为 1，这也是一种合法状态。也就是说这个电路在 R 和 S 都为 0 的时候，有两种合法的稳定状态。
如果此时，S 变成高电压，也就是 1，那么下方或非门的输出就变成 0，进而导致上方或非门的输出变成 1，也就是 Q 变成 1。这个时候，如果 S 又变成低电压的话，因为上方或非门的输出为 1，所以下方或非门的输出仍然保持为 0。而输入端 R 仍然为 0，这就使得上方或非门的两个输入端都为 0，进而 Q 的高电压可以得到保持。
于是，我们就看到了神奇的一幕：输入端 S 变为 1 以后，可以将输出端 Q 变成 1，但是当 S 变为 0 以后，输出端仍然保持 1。这就说明这个电路可以存储 1。
当 R 和 S 都是 0、Q 为 1 时，如果此时 R 变成 1，由于电路是对称的，可以很容易分析得到 Q 将变成 0，Q 反（表示 Qˉ，下同）变成了 1。同样地，如果此时 R 再变成 0，Q 为 0，Q 反为 1 的状态仍然可以保持。这就实现了一个可以保持一个比特的存储器。
除了或非门组成的锁存器，还可以使用与门和或门构成锁存器，也可以使用与非门来构成锁存器。锁存器的特点是输入一旦发生变化，输出端立即就能反应出这种变化。
