影子页表(Shadow page table) #
运行在实模式的 Guest 只需要一个页表就可以完成 GPA 到 HPA 的映射。但在保护模式下，我们知道每个进程都有自己的页表，维护着 GVA 到 GPA 的映射。所以保护模式下的内存转换方式要更加复杂。
在保护模式下的进程，当 Guest 准备访存时，cr3 寄存器此时存放的是 Guest 的页表。如果将这个页表交给 MMU 去查询，得到的将是 GPA 的地址，而不是真正的 HPA 地址。这是因为从 GVA 到 HPA 之间存在三层映射关系，即：
- GVA 到 GPA 的映射；
- GPA 到 HVA 的映射；
- HVA 到 HPA 的映射。
但 MMU 却只有一个。因此，要解决这个问题，我们需要将 cr3 寄存器中指向的 Guest 的页表，替换成为一张从 GVA 到 HPA 映射的页表。当 Guest 再进行访存时，则可以通过这个页表完成完成从 GVA 到 HPA 的转换过程。因为在这个过程中，新建的这张页表实际上会把 Guest 本身的页表给遮挡起来，所以我们称这个页表为影子页表 (Shadow page table)。

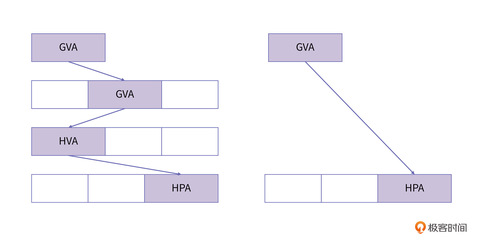

我们说过，保护模式下每个进程都需要有自己的页表，同样的，VMM 也需要为 Guest 的每个进程维护一个影子页表。在 Guest 的进程切换过程，要更新 cr3 寄存器指向的页表地址，VMM 要把这个操作拦截下来，将 Guest 页表换成影子页表。影子页表的示意图如下所示：
可以看到，影子页表将原来的三级映射压缩成了一级映射，CR3 寄存器里只要存储影子页表的地址就可以了。这样 MMU 就可以自动完成从 GVA 到 HPA 的转换。
