Question #
长模式下的4KB分页
Answer #

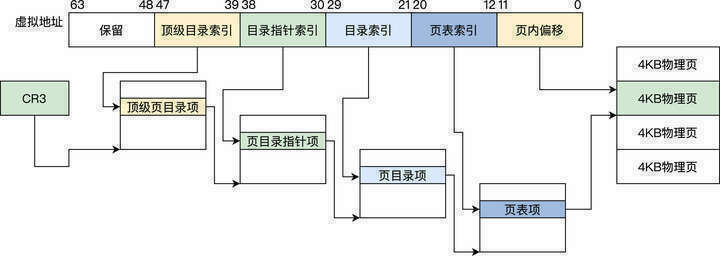

该分页方式下，64 位虚拟地址被分为 6 个位段，分别是：保留位段，顶级页目录索引、页目录指针索引、页目录索引、页表索引、页内偏移，顶级页目录、页目录指针、页目录、页表各占有 4KB 大小，其中各有 512 个条目，每个条目 8 字节 64 位大小，如下图所示。

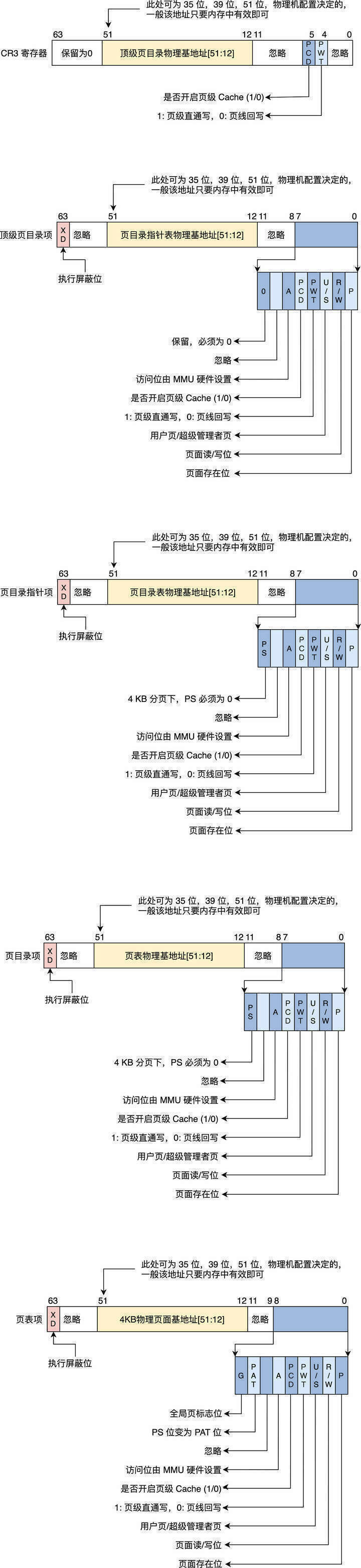

上面图中 CR3 已经变成 64 位的 CPU 的寄存器，它指向一个顶级页目录，里面的顶级页目项指向页目录指针，依次类推。需要注意的是，虚拟地址 48 到 63 这 16 位是根据第 47 位来决定的，47 位为 1，它们就为 1，反之为 0，这是因为 x86 CPU 并没有实现全 64 位的地址总线，而是只实现了 48 位，但是 CPU 的寄存器却是 64 位的。这种最高有效位填充的方式，即使后面扩展 CPU 的地址总线也不会有任何影响，下面我们去看看当前分页模式下的 CR3、顶级页目录项、页目录指针项、页目录项、页表项的格式，我画了一张图帮你理解。
由上图可知，长模式下的 4KB 分页下，由一个顶层目录、二级中间层目录和一层页表组成了 64 位地址翻译过程。顶级页目录项指向页目录指针页，页目录指针项指向页目录页，页目录项指向页表页，页表项指向一个 4KB 大小的物理页，各级页目录项中和页表项中依然存在各种属性位，这在图中已经说明。其中的 XD 位，可以控制代码页面是否能够运行。
