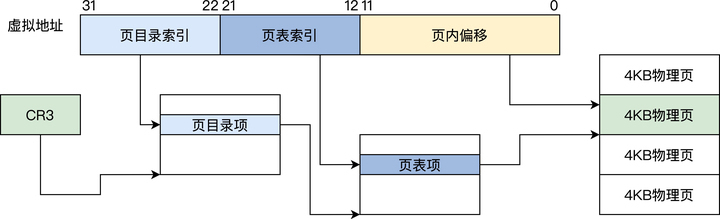

32 位虚拟地址被分为三个位段：页目录索引、页表索引、页内偏移，只有一级页目录，其中包含 1024 个条目 ，每个条目指向一个页表，每个页表中有 1024
个条目。其中一个条目就指向一个物理页，每个物理页 4KB。这正好是 4GB 地址空间。
上图中 CR3 就是 CPU 的一个 32 位的寄存器，MMU 就是根据这个寄存器找到页目录的。
CR3寄存器数据格式
页目录表项格式
页表项格式
页目录项、页表项都是 4 字节 32 位，1024 个项正好是 4KB（一个页），因此它们的地址始终是 4KB 对齐的，所以低 12 位才可以另作它用，形成了页面的相关属性，如是否存在、是否可读可写、是用户页还是内核页、是否已写入、是否已访问等。
